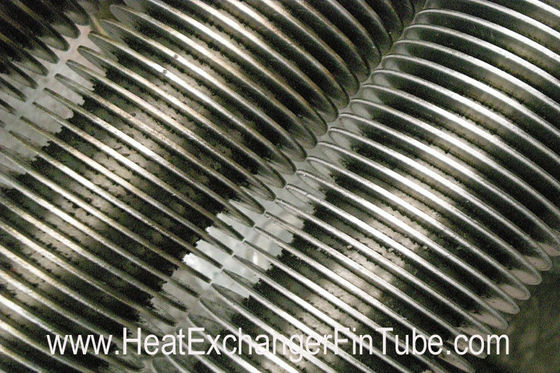

SS409 / SS410 เกลียวครีบท่อแลกเปลี่ยนความร้อนที่เป็นของแข็งและหยักท่อครีบ

SS409 / SS410 เกลียวครีบท่อแลกเปลี่ยนความร้อนที่เป็นของแข็งและหยักท่อครีบ

  • SS409 / SS410 เกลียวครีบท่อแลกเปลี่ยนความร้อนที่เป็นของแข็งและหยักท่อครีบ
SS409 / SS410 เกลียวครีบท่อแลกเปลี่ยนความร้อนที่เป็นของแข็งและหยักท่อครีบ
รายละเอียดสินค้า:
Place of Origin: China.Imported materials are available.
ชื่อแบรนด์: Reliance
ได้รับการรับรอง: CE,ISO...
Model Number: HFW
การชำระเงิน:
Minimum Order Quantity: N/A
ราคา: N/A
Packaging Details: (1) Waterproof steel frame bundle package; (2)Steel frame case sealed by plywoods with each end capped.
Delivery Time: Ex-work within 1 month on recepit of order.
Payment Terms: T/T, L/C
Supply Ability: Daily capacity around 40 Tons
ติดต่อ
รายละเอียดสินค้า
Compamy Type: Manufacturer, Importer & Exporter Fin Tube Type: High frequency welded fin tube or HF Welding fin tube
Fins Type: Solid/Plain,Serrated,Radial Origin: China
Nearest Port: Shanghai Port, China Recent Buyer: From Japan in Jan,2015
Accessories: Spacer Rings
แสงสูง:

หลอดครีบขดลวดหลอดครีบขดลวด

,

helical finned tube

SS409 / SS410 วัสดุครีบเป็นรอยบน TP304 / TP304L เกลียวเครื่องทำความร้อนหลอดครีบครีบแข็งและหยัก
ASTM A240 / A240M: โครเมียมและโครเมียมนิกเกิลเหล็กสแตนเลสแผ่นแผ่นและสตริปสำหรับเรือความดันและสำหรับการใช้งานทั่วไป

รายละเอียดอย่างรวดเร็ว:

ความถี่สูงต้านทานรอยลานเหล็กท่อครีบถูกนำมาใช้กันอย่างแพร่หลายในการฟื้นตัวของการสูญเสียความร้อนจากก๊าซหม้อไอน้ำปล่องควัน

HF ทั่วไปกำลังการผลิตเชื่อม

ข้อกำหนดทั่วไปของ HF ท่อเชื่อมครีบ

สิ่งอำนวยความสะดวกการเชื่อม: 4 เครื่อง FINNING;
กำลังการผลิตประจำวันได้ถึง 40 ตัน
ประเภท HFW Fin: ธรรมดาของแข็งและหยัก

หลอด OD: 19mm นาที
ท่อความยาว: 18 เมตรสูงสุด
ครีบสูง: 32 มมแม็กซ์
ความหนาครีบ: 0.8mm นาที
ครีบลาดนาที 4 มมครีบแข็งและ 3.3mm ครีบหยัก


รายละเอียด:

กระบวนการผลิตทั่วไป: แถบครีบเป็นรอยอย่างต่อเนื่องและเป็นเกลียวแผลบนหลอดเปลือยขัด และท่อและครีบจะยึดติดกันโดยใช้ความถี่สูงเทคนิคการเชื่อมความต้านทาน

เราผลิตทั้งธรรมดาของแข็งและขดลวดหยักเหล็กเชื่อมท่อครีบ และยังเชื่อมทุกหลอดเกลียวอาจจะงออยู่ตรงกลางหรือที่ส่วนท้ายของหลอดครีบเราเรียกว่าหลอดกิ๊บ


บริการเพิ่มเติมสำหรับขดลวดแข็งรอยท่อครีบ:

  1. ความถี่สูงเครื่องเชื่อมแหล่งจ่ายไฟเอาท์พุท: 200kw หรือ 300KW
  2. ความถี่สูงที่มีคุณภาพหลอดต้านทานรอยเกลียว Fin จะมั่นใจได้โดยการทดสอบไฮโดรลิกหรือนิวเมติกและการทดสอบแรงดึงเพื่อยืนยันพันธะกลระหว่างหลอดเปลือยและวัสดุครีบ
  3. เกณฑ์การยอมรับ: มาตรฐานสากลสำหรับมิติความคลาดเคลื่อนและการทดสอบของความถี่สูงต้านทาน WELDED FINS หรือเงื่อนไขการส่งมอบ (TDC) ของลูกค้า
  4. ภาพการตรวจสอบชิ้นส่วนยกเลิกการเชื่อมของครีบครีบความเสียหายหลังจากที่ใสสะอาดมลพิษทองแดงน้ำตาห่อ ฯลฯ ...
  5. ตรวจสอบมิติ: ความสูงครีบระยะห่างครีบความชอบครีบลอนครีบความยาวของส่วนครีบและยกเลิกครีบ ฯลฯ ...
  6. ดัดตรวจสอบ: ovality ความหนาและการลดพื้นที่
  7. การเคลือบผิว: นอกสีแดงสังกะสีออกไซด์ไพรเมอร์ฟอสเฟตและภายในยับยั้งการกัดกร่อนระเหย (VCI) ในรูปแบบแท็บเล็ตที่ละลายในน้ำ
  8. เสร็จสิ้น Fin: เอียง (30 ~ 35degeree)
  9. เงื่อนไขการจัดส่งสินค้า: ท่อปลายมีตารางตัดครีบฟรีแห้งภายในและเครื่องเป่าทำความสะอาดเคลือบภายนอกด้วยสารเคลือบเงาที่ปลายทั้งสองของหลอดขดลวดเชื่อม desiccants จะใส่ลงในแพคเกจสำหรับการขนส่งตัลทุกเช่นกัน
  10. เอกสารจะต้องรวมถึง QAP, WPS, PQR และ WPQ ใบรับรองวัสดุดิบโรงงานการตรวจสอบและผลการทดสอบตัวอย่างและใบรับประกันของผู้ผลิต


การใช้งาน:

ความถี่สูงต้านทานรอยลาน Fin ท่อถูกนำมาใช้กันอย่างแพร่หลายในเครื่องทำความร้อนยิงแลกเปลี่ยนความร้อน, หม้อไอน้ำ economizers ก่อนเครื่อง, คูลเลอร์, ท่อความร้อนเครื่องทำความร้อน ฯลฯ ...

ข้อมูลจำเพาะ:

หลากหลายของครีบและหลอดวัสดุอาจจะรวมกันที่มีอยู่

รายการ วัสดุทั่วไป วัสดุมาตรฐาน ASTM นิยม
หลอดหลักวัสดุ

เหล็กกล้าคาร์บอน, โลหะผสมเหล็กร้อนเหล็กทน
สแตนเลส ฯลฯ

10 # 20 # 15CrMo, Cr5Mo, Cr9Mo, 1Cr18Ni9Ti, 0Cr18Ni9, 00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179,
SA178, SA214, SA210-A1, SA210-C TP304 / 304L / 304H, TP409 / 410 TP316 / 316L, TP321 / 321L, TP347H, T11, T22, T91, ฯลฯ

ครีบวัสดุ

เหล็กกล้าคาร์บอน, โลหะผสมเหล็กร้อนเหล็กทน
สแตนเลส ฯลฯ

Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb งาน, A1008-B SPHC, SPCC, TP304 / 304L, TP316 / 316L, TP321 / 321L ฯลฯ


แผ่นขนาดข้อมูลเราสามารถจัดหา

ของแข็งลานเหล็กท่อครีบช่วง Fabrication

ครีบแข็ง (mm)

ครีบหยัก

นาที

แม็กซ์

นาที

แม็กซ์

หลอด OD (mm)

19

219

19

219

ครีบสูง (mm)

8

26

8

32

ครีบหนา (mm)

0.8

2.8

1

1.6

ครีบความหนาแน่น (mm)

4 (250FPM)

20

3.3 (303FPM)

20

ท่อความยาว (มิลลิเมตร)

N / A

18000

N / A

18000

ช่วงอุปทานเพิ่มเติม:
(1) ขั้นตอนหลอด Swaging สำหรับร่วมกันของ 2 หลอด
(2) แหวนตัวเว้นวรรค (วัสดุ: เหล็ก) ที่มีอยู่
(3) ด้านหนึ่งคือครีบธรรมดาที่มั่นคงและอื่น ๆ ที่เป็นครีบหยัก 2 ประเภทครีบในหลอดเดียวกัน



ความได้เปรียบทางการแข่งขัน:

  1. เรามีมากกว่า 10,000 ประชุมเชิงปฏิบัติการตารางเมตรรวม 4 ERW ความถี่สูงเชื่อมสายใสสะอาดกำลังการผลิตรายวันประมาณ 40 ตัน
  2. แผนประกันคุณภาพของเราสำหรับความถี่สูงเชื่อมเกลียวท่อเหล็ก (2.1) การควบคุมวัตถุดิบสำหรับหลอดธรรมดาทั้งสองและครีบ (2.2) ในการควบคุมกระบวนการผลิตที่มีการรายงานเป็น WPS, PQR และ WPQ; เชื่อมการทดสอบประสิทธิภาพการสะสมก่อนการผลิต, การทดสอบแบบไม่ทำลายและการทดสอบแรงดึงและอื่น ๆ (2.3) การควบคุมตรวจสอบขั้นสุดท้ายที่มีการรายงาน (ภาพและมิติตรวจสอบ ฯลฯ ... )
  3. ความถี่สูงต้านทานรอยครีบหลอดจะขยาย integrally สำหรับพื้นที่ผิวสูงสุดเพื่อให้เกิดประสิทธิภาพ อัตราส่วนการถ่ายโอนความร้อนของหลอดความถี่สูงเชื่อมครีบประมาณ 8 ~ 9 ครั้งสูงกว่าหลอดธรรมดาอื่น ๆ
  4. นี้รอยลาน Fin ท่อเป็นหน่วยหนึ่งเอกพจน์ขจัดความต้านทานติดต่อและการสูญเสียความร้อน โดยทั่วไปอุณหภูมิด้านหลอดถึง 800 องศาครีบเหล็ก stainess; เหล็กกล้าคาร์บอนต่ำ, การต่อสู้ได้ถึง 475 องศาเป็นตัวเลือกที่พบมากที่สุด
